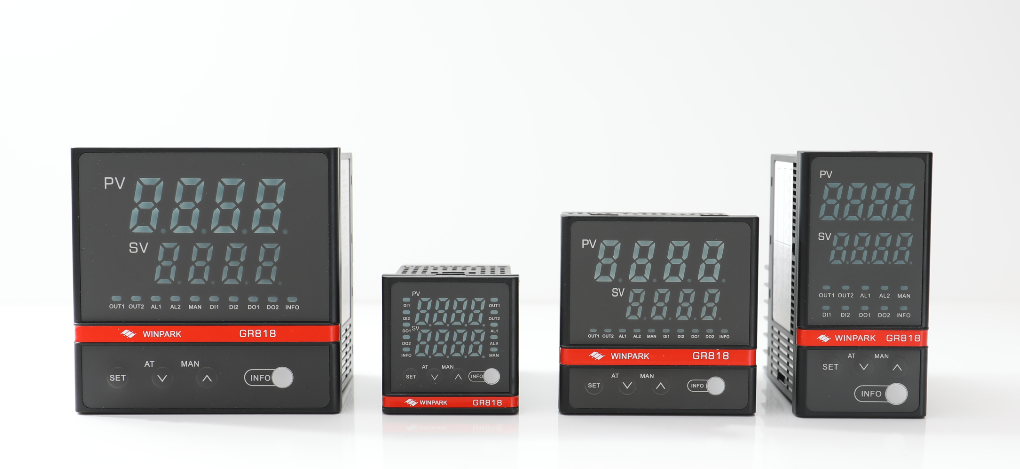

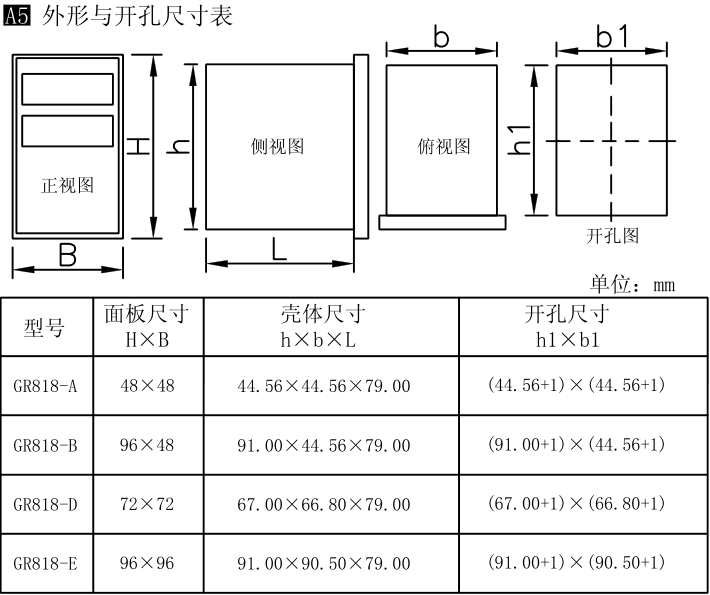

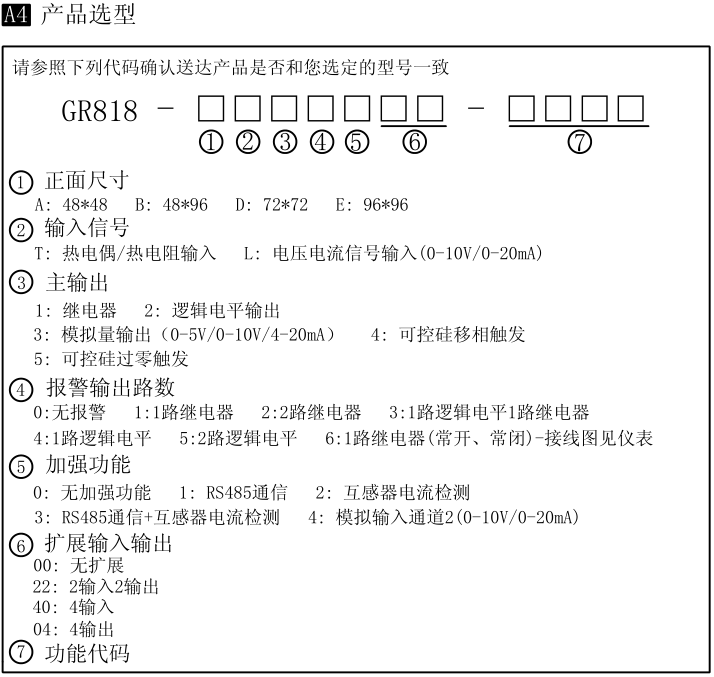

—外型:48mm×48mm;48mm×96mm;96mm×48mm;72mm×72mm;96mm×96mm;
—输入信号:热电偶/热电阻输入;电压电流信号输入(0-10V/0-20mA)
—电源类型:线性电源;开关电源
—主输出:继电器;逻辑电平输出;模拟量输出(0-5V/0-10V/4-20mA);可控硅移相触发;可控硅过零触发
—报警输出路数:无报警;1路继电器;2路继电器;1路逻辑电平1路继电器;1路逻辑电平;2路逻辑电平;1路继电器(常开、常闭)-接线图见仪表)
—加强功能:无加强功能;RS485通信;互感器电流检测;RS485通信+互感器电流检测;模拟输入通道2(0-10V/0-20mA)
—扩展输入输出:无扩展;2输入2输出;4输入;4输出
—功能代码
—外型:48mm×48mm;48mm×96mm;96mm×48mm;72mm×72mm;96mm×96mm;
—输入信号:热电偶/热电阻输入;电压电流信号输入(0-10V/0-20mA)
—电源类型:线性电源;开关电源
—主输出:继电器;逻辑电平输出;模拟量输出(0-5V/0-10V/4-20mA);可控硅移相触发;可控硅过零触发
—报警输出路数:无报警;1路继电器;2路继电器;1路逻辑电平1路继电器;1路逻辑电平;2路逻辑电平;1路继电器(常开、常闭)-接线图见仪表)
—加强功能:无加强功能;RS485通信;互感器电流检测;RS485通信+互感器电流检测;模拟输入通道2(0-10V/0-20mA)
—扩展输入输出:无扩展;2输入2输出;4输入;4输出
—功能代码
—额定电压:AC100(-15%)~240V(+10%)、50/60 HZ
—电源功耗:≤10VA
—绝缘强度:电源-输入:1500V AC 1min;输入-继电器输出:1500V AC 1min;电源-继电器输出:1500V AC 1min
—绝缘电阻:输入-继电器输出:>20MΩ;输入-电源:>20MΩ;电源-继电器输出:>20MΩ
—工作环境:环境温度:0℃~50℃;相对湿度:35%~85% RH(无冷凝)
—输入类型:K,E,J,N,W3-25,W5-26,S,B,R,T;PT100、CU50、0-5V、0-10V、4-20mA
—允许输入阻抗:热电偶;≤100Ω
—测量范围:-200℃—2300℃
—分辨率:0.1,1可设定
—基本误差:±0.5%FS
—继电器输出:继电器接点 AC220V/ DC30V,3A;阻性负载或指定
—逻辑电平输出:ON时:DC12V(DC9V~15V);OFF时:DC 0.5V以下;最大电流:30mA;负载电阻≥1K
—可控硅过零点触发信号:100mA
—DC 4-20mA输出 :容许负载电阻500Ω以下
—报警输出(最多2点):AC220V/DC30V,3A;阻性负载或指定
—通信功能:RS-485接口;传输方式:半双工位串行起止同步;传输速度:1200bps 2400bps 4800bps 9600bps 19200bps 38400bps 57600bps 115200bps;通信协议:符合Modbus RTU;传输距离:最大500米(连接总长度);连接台数:65台
—额定电压:AC100(-15%)~240V(+10%)、50/60 HZ
—电源功耗:≤10VA
—绝缘强度:电源-输入:1500V AC 1min;输入-继电器输出:1500V AC 1min;电源-继电器输出:1500V AC 1min
—绝缘电阻:输入-继电器输出:>20MΩ;输入-电源:>20MΩ;电源-继电器输出:>20MΩ
—工作环境:环境温度:0℃~50℃;相对湿度:35%~85% RH(无冷凝)
—输入类型:K,E,J,N,W3-25,W5-26,S,B,R,T;PT100、CU50、0-5V、0-10V、4-20mA
—允许输入阻抗:热电偶;≤100Ω
—测量范围:-200℃—2300℃
—分辨率:0.1,1可设定
—基本误差:±0.5%FS
—继电器输出:继电器接点 AC220V/ DC30V,3A;阻性负载或指定
—逻辑电平输出:ON时:DC12V(DC9V~15V);OFF时:DC 0.5V以下;最大电流:30mA;负载电阻≥1K
—可控硅过零点触发信号:100mA
—DC 4-20mA输出 :容许负载电阻500Ω以下
—报警输出(最多2点):AC220V/DC30V,3A;阻性负载或指定
—通信功能:RS-485接口;传输方式:半双工位串行起止同步;传输速度:1200bps 2400bps 4800bps 9600bps 19200bps 38400bps 57600bps 115200bps;通信协议:符合Modbus RTU;传输距离:最大500米(连接总长度);连接台数:65台
