解决针对波峰焊锡炉PLC温度控不准的问题
一、摘要
针对用PLC自带的PID程序指令控不住温度的问题，提出了使用SAT100多路温度控制模块系列产品。结果表明采用SAT100系列的方式有效的改善了温度控制的情况，提高了温度控制的精度和工作效率。
二、应用背景
以双波波峰焊为例，其控制单元为PLC控制系统，温控系统，主轴传动系统，喷枪喷雾系统,起波系统，测距系统等组成。工作过程：预热区和锡炉加热使其达到设定温度，主轴传动启动,放板检测信号看其有无板同时开始测距，到达喷枪喷雾点，开始喷雾，完成喷雾后停止喷雾，到达起波点时，起波，单双波可选，离开后停止起波，结束。
其中温控系统至关重要，要求波峰焊机的焊锡温度控制精度达到±1℃,其直接影响到焊接产品的品质。最为常见的波峰焊温控系统由热电偶传感器，PLC温度采集模块，固态继电器，PLC，加热圈等组成。这其中常见的问题有：
PLC自带PID温度控制不精准，温度上下波动比较大
以上故障出现时，往往会因为温度低，造成焊料表面张力大，焊料流动性变差，产生拉尖，虚焊等现象；温度太高，PCB板易变形，还会导致焊点合金的改变使导电性变差。使客户损失重大。
三、解决方案

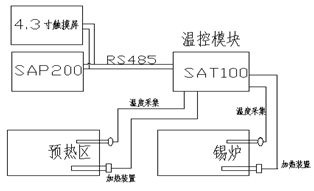

针对以上出现的问题，应用SAT100系列温控模块可有效解决以上问题，系统框图如下：
采用以上方案对比常规系统的优点
—多路温度控制集成在一个模块内，PID、自整定等无需PLC写程序，由模块一键自动完成，控制精度高，自带加热输出无需占用PLC的输出点，上下限报警及时保护提醒，节省了时间，提高了效率，提升了品质，增大效益。
四、硬件配置
汇邦4.3寸触摸屏
汇邦PLCSAP200
汇邦温度模块SAT100
五、结束语
本方案在波峰焊系统中达到了预期效果，提高了温度控制的精准性，稳定性。该系统在投入运行后状态良好，目前已应用于多条生产线，提高了生产效率，提升了产品品质，给用户带来了更大的效益。
